掌握錘式破碎機(jī)錘頭修復(fù)方法可有效降低使用成本嗎？錘式破碎機(jī)錘頭修復(fù)能降低生產(chǎn)成本，錘式破碎機(jī)錘頭修復(fù)方法，采用堆焊的方式對(duì)磨損后的錘頭進(jìn)行修復(fù)，修復(fù)后采用將錘頭抬至統(tǒng)一的高度進(jìn)行秤重，解決了堆焊后動(dòng)平衡無(wú)法測(cè)量的問(wèn)題。

      破碎機(jī)錘頭修復(fù)的方法具有修復(fù)方式簡(jiǎn)單、成本低、時(shí)間短的優(yōu)點(diǎn)，非常適合各類(lèi)錘式破碎機(jī)錘頭修復(fù)。其修復(fù)步驟為：首先對(duì)磨損的錘頭進(jìn)行堆焊補(bǔ)平，然后在錘式破碎機(jī)主軸上方的破碎腔內(nèi)，固定一根與轉(zhuǎn)子上的主軸平行的基準(zhǔn)繩，將轉(zhuǎn)子上的每組錘頭分別抬至基準(zhǔn)繩的高度，用秤對(duì)每個(gè)錘頭進(jìn)行秤重，計(jì)算出轉(zhuǎn)子上相對(duì)兩組錘頭的重量差，然后對(duì)重量小的一組錘頭進(jìn)行堆焊，至相對(duì)兩組錘頭的重量差達(dá)到規(guī)定的差值。

     錘式破碎機(jī)錘頭包括錘柄和錘體，其特征在于錘體是由韌性好的金屬材料制成的錘體框架與充滿(mǎn)框架內(nèi)部空隙并包覆錘體框架的高硬度、耐磨基體材料呈冶金結(jié)合而成；該錘頭具有不易磨損和不易形成穿透性裂紋而導(dǎo)致錘體大塊脫落的特點(diǎn)，能明顯地延長(zhǎng)錘頭使用壽命，降低綜合生產(chǎn)成本，提高錘式破碎機(jī)的工作效率。

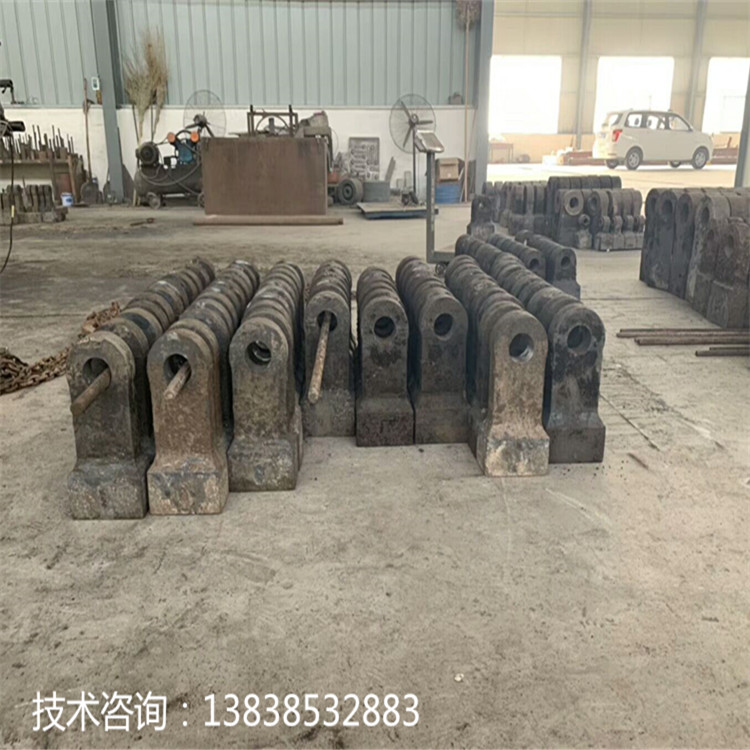

     錘式破碎機(jī)錘頭修復(fù)：

     1、焊前準(zhǔn)備工作：一次堆焊8～10個(gè)錘頭，堆焊處嚴(yán)格清除氧化皮、油、銹和污漬等。焊前用顯影探傷液檢查錘體上有無(wú)裂紋。母體裂紋需用角磨機(jī)磨出坡口，用JHY-1A焊條補(bǔ)焊好后再行堆焊。

     2、堆焊過(guò)渡層：為增大JHY-1C焊條的牢固度，先用JHY-1A焊條焊一層過(guò)渡層，焊機(jī)電流l20～130A(應(yīng)選擇直流焊機(jī))。8～10個(gè)錘頭逐個(gè)焊接，不要連續(xù)施焊，要冷焊，不燙手。一般焊兩層，距離堆焊層終了尺寸10mm，如錘頭母體磨損較多，可視情況多焊幾層。多層堆焊時(shí)，層間應(yīng)清除焊渣，層間溫度不應(yīng)過(guò)高，防止過(guò)熱造成熱影響區(qū)脆化。用JHY-1A焊接時(shí)盡可能采用小線(xiàn)能量，并采用短弧、跳焊、短段焊接、斷續(xù)焊等工藝措施。每焊一道焊縫，趁熱時(shí)用手錘敲打，消除應(yīng)力。錘式破碎機(jī)錘頭配用的堆焊焊條JHY-1C，其為彌撒硬化奧氏體基硬質(zhì)合金堆焊焊條，有良好的韌性、抗裂性，因而抗沖擊，同時(shí)有很高的耐磨性。

    鞏義鼎成機(jī)械通過(guò)不斷的嘗試，在對(duì)復(fù)合式破碎機(jī)錘頭以及技術(shù)的改進(jìn)上進(jìn)行了大量的資金和技術(shù)投入，使復(fù)合式破碎機(jī)錘頭得到更廣泛的使用。



標(biāo)簽：掌握錘式破碎機(jī)錘頭修復(fù)方法可有效降低使用成本嗎？
